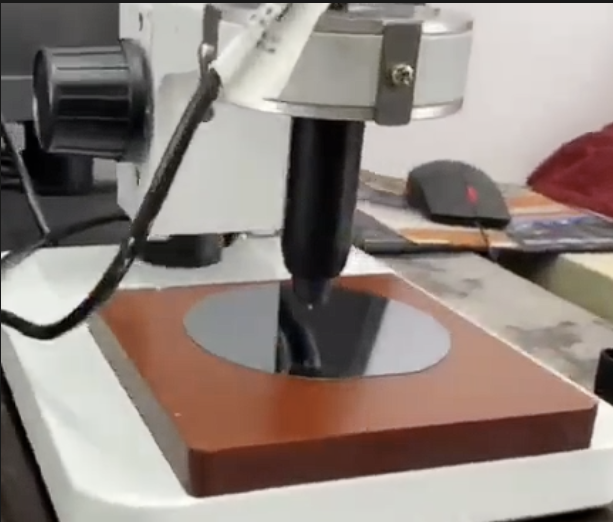

在四探针测试中，探针头虽小，却是决定丈量成败的关键部件。。它既是电流的通道，也是电压的传感载体，其材质、、、针尖状态、、、间距等参数直接决定了丈量精度、、、数据不变性，甚至影响样品的齐全性。。
面对半导体硅片、、、金属薄膜、、、柔性导电资料、、、粉末压片等状态材质各别的样品，该若何选择相宜的探针头呢？ ？本文将从探针材质、、、针尖状态、、、探针间距三个维度，为您解析选型重点。。
一、、、先搞明显探针头的主题参数
在会商若何选择之前，有必要先相识探针头的重要参数及其寓意。。
探针间距：： ：相邻两根探针中心之间的距离，常用规格有0.5mm、、、1.0mm、、、1.59mm等。。间距决定了电流在样品中的散布领域，直接影响丈量了局对应的是“微区”还是“宏观区域”。。
针尖半径：： ：反映探针的“敏感水平”，常见领域从12.5μm到500μm。。半径越小，接触面积越小，一样压力下部门压强越大，有助于穿透氧化层；；半径越大则越和善，对样品更敦睦。。
探针材质：： ：主流的探针材质蕴含碳化钨（WC）、、、钨、、、铼钨、、、锇合金、、、铍铜等，分歧材质的硬度、、、耐磨性、、、导电性差距显著。。
接触压力：： ：每根探针对样品施加的力，通常从十几克到两百多克不等。。压力过大会危险样品，过小则接触不不变。。
重要提醒：： ：探针间距和针尖半径是两个齐全分歧的参数，切勿混合。！！凹渚1mm”指的是两根针之间的距离，“半径40μm”指的是单根针尖的敏感水平。。两者独立选择，互不影响。。
二、、、从材质启程：： ：硬度与耐磨性的衡量
探针材质的选择是在“硬度、、、导电性、、、耐磨性、、、成本”之间寻求平衡的艺术。。
碳化钨是目前四探针测试中最主流的材质，拥有极高的硬度和优异的耐磨性，针尖使用寿命长。。它合用于绝大无数通例样品的测试，尤其是硅片、、、金属块材、、、导电塑料等硬质资料。。碳化钨材质共同较敏感的针尖（约40–100μm半径），可能有效穿透大无数样品理论的氧化层或轻微传染，实现低电阻接触。。
钨同样硬度高、、、耐磨性好，且成本相对较低，是最通用、、、使用量最大的材质，合用于对成本敏感的量产测试。。但钨材质的探针易氧化，理论会形成氧化层影响接触机能，必要定期清洁守护。。
锇合金（Osmium）拥有杰出的导电性和耐磨性，可选作碳化钨的代替材质，合用于对接触电阻要求更高的测试场景。。
铍铜导电机能极佳，接触电阻低且不变，弹性好不易碎裂。。出格合用于必要大电流测试（如功率器件）或对铝焊垫危险要求极低的场所。。不外，铍铜硬度较低，耐磨性不如钨，使用寿命相对较短。。
镀金银合金（如球形镀金铜合金探针）导电性优越，常用于柔性导电薄膜、、、ITO涂层等对接触危险敏感的样品测试。。镀金层不仅导电性好，还能有效预防氧化。。
对于通例的硅片、、、金属样品，碳化钨探针已足够胜任。。只有在特殊需要（如大电流测试、、、超软样品保；、、、高温环境等）出现时，才必要思考代替其他材质。。
三、、、针尖状态：： ：尖头与圆头的弃取
针尖状态直接决定了探针与样品接触的面积和压强。。目前利用最宽泛的是两类对比鲜明的针尖：： ：碳化钨尖头和球形镀金圆头。。
敏感型针尖（Sharp Tip） 针尖半径通常为40–100μm，接触面积小，部门压强更高。。碳化钨材质的尖头可能有效穿透样品理论的氧化层或传染物，确保与基层导电资料形成不变的欧姆接触。。因而，对于硅片、、、金属、、、导电塑料等理论可能带有天然氧化层的样品，尖头探针是梦想之选。。但在测试时必要节制好接触压力，预防过度刺穿样品。。
圆头型针尖（Round Tip）?针尖半径通常大于200μm，接触面积较大，部门压强较小，对样品理论更敦睦。。资料通常为球形镀金铜合金，导电性好且不易危险样品。。专门用于丈量柔性薄膜、、、金属涂层、、、ITO膜、、、纳米涂层等理论较软或易受损的资料。。例如，对于厚度仅为几十到几百纳米的导电薄膜，若是使用敏感探针，极易将针尖刺穿膜层，导致测得的不再是薄膜电阻，而是基底的体电阻，数据齐全失真。。此时必须选用球形镀金圆头探针。。
单一影象：： ：硬质样品（硅片、、、金属）优先选碳化钨尖头；；软质样品（薄膜、、、涂层）优先选球形镀金圆头。。
此外，部门厂商还提供平头型针尖，针尖为圆柱平端面，接触面较大。。这类探针专门用于电池极片等箔上涂层电阻率/方阻测试，合用于涂层资料理论。。
四、、、探针间距：： ：丈量区域的选择
探针间距决定了电流在样品理论的流动领域。。间距越大，丈量了局反映的是更大区域的均匀电阻率；；间距越小，越适合丈量细小区域的不均匀性。。
常用间距规格蕴含0.5mm、、、1.0mm、、、1.59mm等。。
丈量硅片、、、晶圆的整体电阻率或方阻时，1mm为尺度配置，合用领域最广，测出的电阻率反映的是探针间距三倍以上巨细的区域均匀值，可有效预防部门缺点对数据的滋扰。。
必要分析薄膜理论电阻率均匀性、、、存在细小不均匀性时，可选用0.5mm甚至更小的间距，进行扫描式的精密丈量。。
对于小尺寸样品，务必确保样品尺寸在所有方向上至少大于探针间距的4倍，以减小天堑效应对丈量了局的影响
五、、、选型速查表
| 样品类型 | 推荐探针材质 | 推荐针尖状态 | 参考间距 | 当苦衷项 |
|---|---|---|---|---|
| 硅片（单晶/多晶硅） | 碳化钨 | 敏感型（40–100μm） | 1mm | 尺度配置，合用宽泛 |
| 金属块材/金属膜 | 碳化钨 | 敏感型（40–100μm） | 1mm | 确保针敏感利，以穿透氧化层 |
| 导电塑料/碳资料 | 碳化钨 | 敏感型（40–100μm） | 1mm | 适当降低接触压力 |
| ITO导电薄膜 | 镀金铜合金 | 球形圆头（≥200μm） | 1mm | 必须使用圆头，预防刺穿膜层 |
| 柔性电子资料 | 镀金铜合金 | 球形圆头（≥200μm） | 1mm | 压力节制在20–50g/针 |
| 电池极片/箔上涂层 | 碳化钨 | 平头圆柱端 | 定制 | 专门用于涂层资料测试 |
| 粉末压片 | 碳化钨 | 敏感型 | 1–1.59mm | 可适当增长接触压力 |
| 高温测试（≤650℃） | 碳化钨/锇合金 | 敏感型 | 1.27–1.59mm | 选用高温专用探头（如HT4系列） |
| 大电流测试 | 铍铜 | 铲形/平头 | 1mm | 高导电需要 |
| 离子注入晶圆（高阻抗理论） | 碳化钨 | 半径100–200μm | 1mm | 针尖不宜过尖 |
| 外延层 | 碳化钨 | 敏感型 | 1mm | 通例测试 |
六、、、选择后也要把稳守护
选择相宜的探针头只是第一步，日常的精心保养同样不成或缺：： ：
- 探针清洁：： ：每次使用前后，用无水乙醇或异丙醇润湿无尘布或棉签，轻轻擦拭针尖，去除氧化层、、、油污和残留样品。。对于固执传染物，可用极细研磨纸（粒度≥1000#）轻微打磨后彻底清洁。。
- 查抄与更换：： ：定期目视查抄探针是否垂直无弯曲、、、针尖是否锐利（但不外度敏感），发现严重磨损、、、弯曲、、、断裂或清洁无效时立即更换。。务必使用原厂或规格齐全匹配的代替品。。
- 校准验证：： ：使用尺度电阻片定期校准，将丈量了局与尺度值对比，评估仪器的正确性和反复性。。若误差超出允许领域（如±5%建议领域，具体参照仪器注明书），需查明原因。。
- 测试环境：： ：尽量在温湿度合适的干净环境（如干净车间或建设防尘罩的测试区）中操作，预防尘埃、、、湿气和侵蚀性气体侵蚀探针。。
总结
硬样品选中碳化钨+尖头，软薄膜选镀金+圆头。。
选对探针头，既是精准丈量的前提，也是保；ぱ访馐懿挥靡Ｏ盏谋Ｏ铡。拿起您的四探针测试仪前，先花点功夫确认样品类型与探针头是否匹配。。一个小小的选择，往往决定了整批数据的质量。。
联系银河电子游戏1331
- 银河电子游戏1331
- 电话：： ：133 8218 2805
- 官网：： ：www.sztcdz.com
